Minggu, 18 Desember 2016

RTL-SDR



SDR Adalah kepanjangan dari Software Defined Radio yaitu teknologi radio yang menggunakan Komputer sebagai Signal Processing nya, skematik diagram nya lebih sederhana dibanding radio konvensional biasa. Karena sebagian tugas dikerjakan oleh komputer dan software aplikasi SDR.

Jadi SDR itu adalah sebuah software DSP (Digital Signal Processing) yang memproses sinyal frekuensi radio dalam bentuk analog kemudian diubah menjadi digital oleh software aplikasi SDR ini dalam bentuk display (GUI=Graphics User Interface) yang dapat di analisa lebih lanjut melalui laptop/komputer.


Sedangkan RTL kepanjangan dari Register Transfer Level dalam rancangan hardware rangkaian digital adalah suatu rancangan abstrak model synchronous digital circuit yang mengalirkan sinyal data digital antara hardware register dan operasi logika yang di tampilkan dalam bentuk sinyal.


Dalam hal ini alat interface RTL demodulator (ADC) ke komputer menggunakan komponen inti chip dari Realtek T2832U dan sebagai Tuner menggunakan chip Rafael Micro R820T .



Apakah interface ini  harus RTL-SDR ? Tentu Tidak, karena masih ada alat lainnya seperti ZetaSDR, DR2C, Genesis G40, dll.



Karena penulis saat ini menggunakan interface demodulator RTL-SDR sebagai alat uji coba maka yang akan di bahas selanjutnya menggunakan interface jenis ini.



Dimana Kemungkinan semua aplikasi ini telah ditemukan oleh pengembang kernel V4L / DVB yaitu Antti Palosaari (seorang programmer asal finlandia dengan email nya : crope@iki.fi)



Jadi RTL-SDR adalah suatu dongle all-receiver tuner demodulator support USB 2.0 berbasis chip Realtek T2832U & R820T2 yang dapat digunakan sebagai DVB-T TV Tuner, DAB/DAB+, AM-FM demodulation, CW, LSB, USB, Receiver Radio dari frekuensi 24-1760 MHz.










Fungsi RTL SDR diantaranya adalah
- Radio Scannner dan receiver all band dengan rentang frekuensi 24 ~ 1760 MHz .
- Radar pesawat ADS - B
- Receiver Citra Satellite Cuaca NOAA & METEORSAT
- Trunking Radio
- Tracking Kapal AIS
- Receiver frekuwensi radio AMSAT (AMature SATellite)
- Receiver Radio Amatir

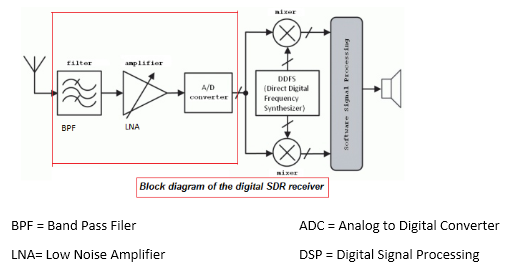

Berikut diagram blok interface SDR:




Rangkaian dalam interface RTL-SDR:





chip Tuner (BPF-LNA)  R820T2:

Datasheet Rafael Micro R820T Klik Disini



 CHIP Demodulator (ADC) dari Realtek – RTL2832U:

Datasheet Realtek RTL2832U Klik Disini


TCXO (Temperature Compensated Oscillator) adalah komponen osilator (pembangkit sinyal) yang dapat mengendalikan frekuensi yang masuk tepat dengan tidak mengubah frekuensi (yang disebut pergeseran) dengan variasi suhu ambient.


Dongle RTL-SDR ini dapat dibeli di toko online Indonesia atau di Luar negeri seperti Ebay atau Amazone dengan harga kurang lebih 20-26$ suatu harga yang layak.

Jika ingin beli di Ebay.com berikut informasinya.....  8-)




Mau beli RTL-SDR di Ebay Klik Disini
